EDI (Electrodeionization)

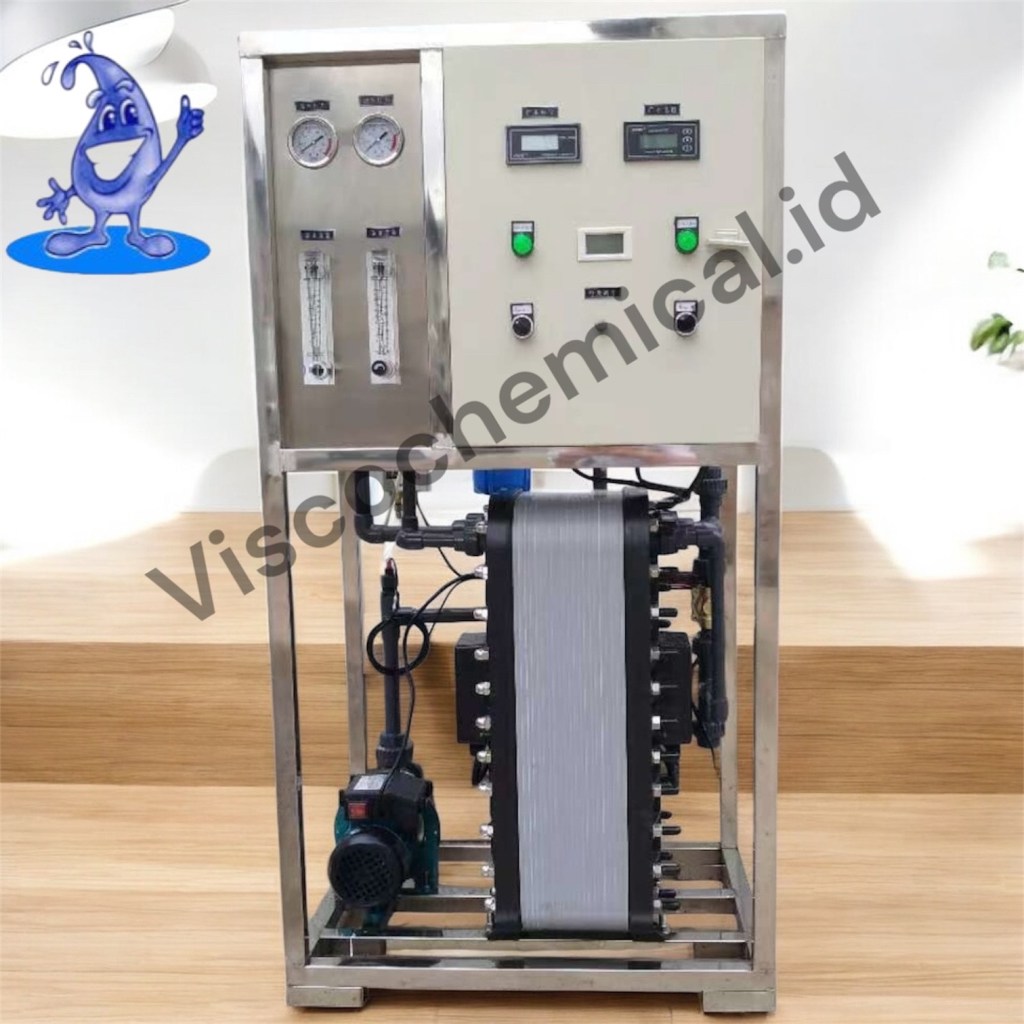

EDI (Electrodeionization) Unit merek Aqualine dengan berbagai kapasitas: 100 LPH, 250 LPH, 500 LPH, 1000 LPH, 2000 LPH, dan 3000 LPH. Sistem EDI digunakan untuk menghasilkan air ultra murni (Ultra Pure Water/UPW) tanpa menggunakan bahan kimia regenerasi seperti pada mixed bed resin.

Tentang EDI Merek Aqualine

Electrodeionization (EDI) adalah teknologi pemurnian air yang menggabungkan prinsip reverse osmosis (RO) dan deionisasi ion menggunakan medan listrik. Biasanya digunakan setelah RO untuk menghasilkan air dengan tingkat kemurnian sangat tinggi (<0.1 µS/cm atau >18 MΩ resistivity).

Spesifikasi Umum EDI Aqualine

Fitur	Deskripsi Standar
Tipe	Continuous Electrodeionization (CEDI)
Material Housing	FRP / PVDF / SS316 (tergantung kapasitas & kebutuhan)
Electrodes	Graphite / Titanium coated with mixed metal oxide (MMO)
Power Supply	DC Power Supply Unit (24–48V, tergantung kapasitas)
Feed Water TDS	< 50 ppm (RO permeate)
Kualitas Air Output	Resistivity > 16–18 MΩ, Silica < 5 ppb
Recovery Rate	90–95%
Kebutuhan Pretreatment	RO Unit dengan permeate berkualitas tinggi + UV
Otomatisasi	Auto-control dengan alarm proteksi
Instalasi	Skid mounted system (modular)

Model dan Kapasitas EDI Aqualine

1. EDI Aqualine 100 LPH

Kapasitas Produksi: 100 liter/jam
Modul EDI: 1 x small-size EDI module
Power Supply: 24VDC / 5A
Dimensi: ± 600 x 500 x 1500 mm
Aplikasi: Laboratorium, rumah sakit, alat dialisis

2. EDI Aqualine 250 LPH

Kapasitas Produksi: 250 liter/jam
Modul EDI: 1 x standard module
Power Supply: 24–36VDC / 8A
Rangka Sistem: Skid stainless steel
Aplikasi: Industri elektronik, water injection di farmasi

3. EDI Aqualine 500 LPH

Kapasitas Produksi: 500 liter/jam
Modul EDI: 1–2 x standard module
Power Supply: 36VDC / 10–15A
Fitur Tambahan: Monitor resistivity online
Aplikasi: UPW untuk industri kaca, semikonduktor, kosmetik

4. EDI Aqualine 1000 LPH

Kapasitas Produksi: 1000 liter/jam
Modul EDI: 2–3 x high-flow module
Power Supply: 48VDC / 20–25A
Sistem: Fully automated, dilengkapi sensor tekanan, flow, dan kualitas
Aplikasi: Boiler makeup water di PLTU, farmasi, industri makanan

5. EDI Aqualine 2000 LPH

Kapasitas Produksi: 2000 liter/jam
Modul EDI: 4–5 x high-flow module
Power Supply: 48VDC / 40–50A
Control Panel: PLC + touchscreen HMI
Aplikasi: Industri kimia, water injection farmasi skala besar

6. EDI Aqualine 3000 LPH

Kapasitas Produksi: 3000 liter/jam
Modul EDI: 6–8 x EDI high-capacity module
Power Supply: 48VDC / 60–80A
Sistem Otomatisasi: Full SCADA / DCS ready
Aplikasi: Data center, pembangkit listrik, industri chip/semikonduktor besar

Keunggulan EDI Aqualine

Tidak memerlukan regenerasi kimia (tanpa HCl/NaOH)
Operasional berkelanjutan (continuous process)
Ramah lingkungan & hemat biaya jangka panjang
Desain modular untuk ekspansi kapasitas
Dilengkapi proteksi over-current dan auto shutdown

skema desain sistem RO + EDI secara umum, yang biasa digunakan untuk menghasilkan air ultra murni (Ultra Pure Water / UPW) dalam berbagai industri seperti farmasi, elektronik, makanan-minuman, dan pembangkit listrik.

Skema Alur Proses RO + EDI System (Flow Diagram)

[Raw Water]
│
▼
[Sand Filter] ──► [Carbon Filter] ──► [Softener (Opsional)]
│
▼
[5 Micron Cartridge Filter]
│
▼
[RO Feed Pump]
│
▼
[RO Unit (1st Pass)]
│
▼
[RO Permeate Tank] ──► [UV Sterilizer] ──► [EDI Feed Pump]
│
▼
[EDI Unit]
│
▼
[UPW Storage Tank] ──► [Point of Use]

Penjelasan Setiap Tahapan:

1. Pretreatment System:

Sand Filter: Menghilangkan partikel kasar dan lumpur.
Carbon Filter: Menghilangkan klorin bebas (yang merusak membran RO) dan bau.
Softener (Opsional): Mengurangi kesadahan (Ca²⁺ dan Mg²⁺) untuk memperpanjang umur membran RO.

2. Cartridge Filter:

Ukuran 5 mikron, sebagai pengaman terakhir sebelum air masuk ke RO.

3. Reverse Osmosis (RO) Unit:

Menghilangkan hingga ±95–98% garam terlarut, partikel, mikroorganisme, dan ion.
Hasil RO (permeate) disimpan di RO Permeate Tank.

4. UV Sterilizer:

Membunuh mikroorganisme sebelum air masuk ke EDI, agar tidak mengganggu resin di dalam modul EDI.

5. EDI Feed Pump:

Menyesuaikan tekanan dan flow rate ke EDI (±2–6 bar tergantung modul).

6. EDI Unit:

Menghilangkan sisa ion anorganik (Na⁺, Cl⁻, NO₃⁻, dll.) menggunakan medan listrik dan resin khusus.
Output: Resistivity >16–18 MΩ.cm, cocok untuk water injection, semikonduktor, dll.

7. Ultra Pure Water Tank (UPW Tank):

Menyimpan air ultra murni, dilengkapi sanitasi UV, ventilasi HEPA, dan loop sirkulasi (jika diperlukan).

Catatan Teknis Tambahan

Kualitas air RO harus:
- TDS < 50 ppm
- Silika < 0.5 ppm
- TOC rendah (organik)
Suhu kerja EDI: ideal antara 15–35°C
Sistem kontrol: bisa berbasis PLC + HMI touchscreen atau manual
